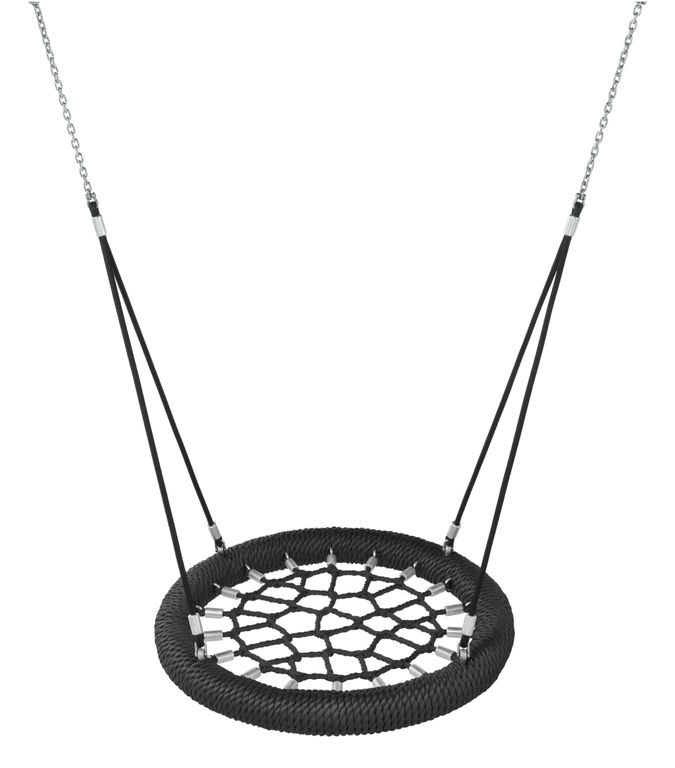

Подвесные качели-гнездо KBT Smart Line 100 см, черный, подвес черный, арт. 194.001.006.001

Качели гнездо KBT Smart Line 100 см коммерческие

Варианты исполнения цветов:

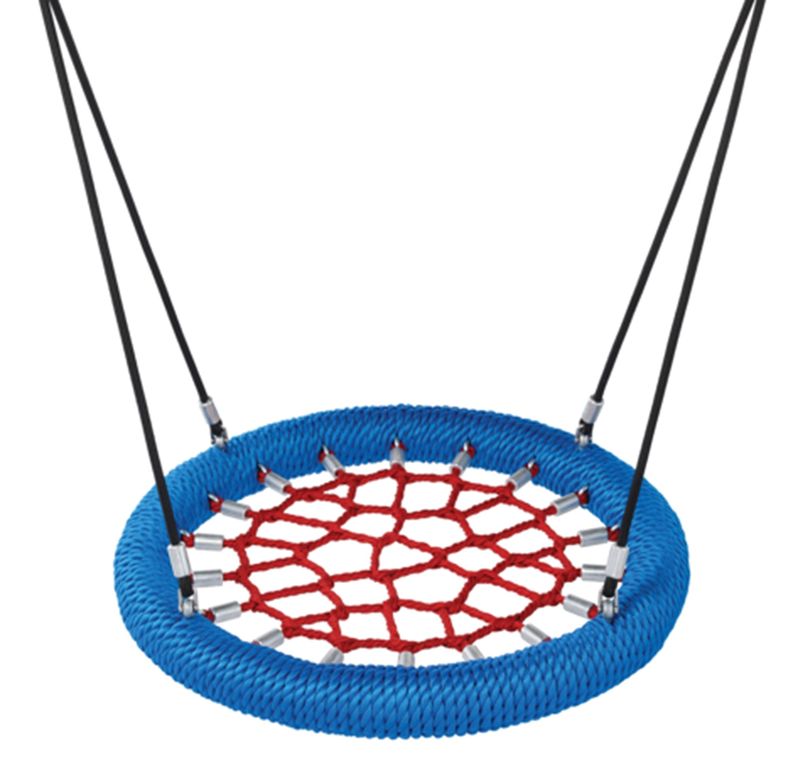

• 194.001.001.001 - цвет синий/красный, подвес черный
• 194.001.006.001 - цвет черный, подвес черный (текущий товар)
• 194.001.004.001 - цвет черный/зеленый, подвес черный
• 194.090.001.008 - цвет черный/оранжевый, подвес черный
• 194.090.001.005 - цвет черный/желтый, подвес черный
• 194.090.001.011 - цвет черный/синий, подвес черный

Подходит для установки во двор многоэтажного дома (коммерческие зоны). Антивандальное оборудование.

Подвесные качели-гнездо KBT Smart Line 100см - гнездо для дворовых территорий и парков, предназначенное для эксплуатации в условиях высокой проходимости, с антивандальным исполнением. Подвесная часть представляет собой армированный 16 мм канат в сочетании с цепью из нержавеющей стали диаметром 6 мм, подвесная часть имеет 2 точки подвеса к качельной балке.

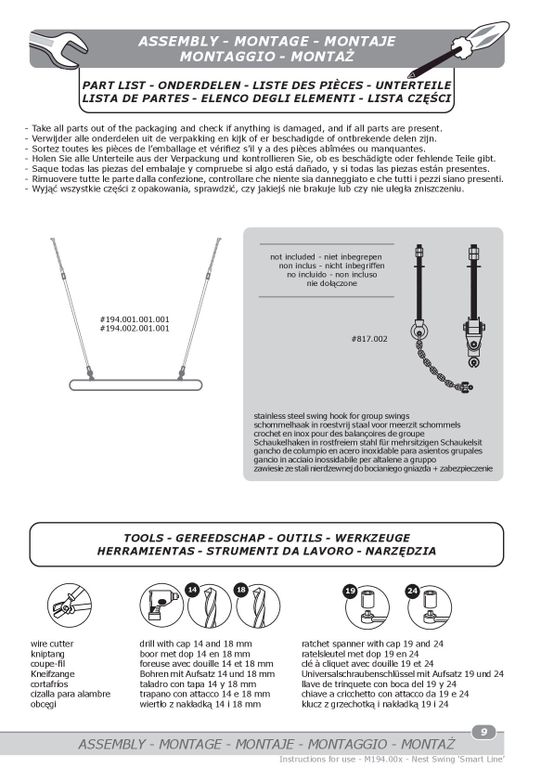

В комплект входит:

1. Комплект качелей-гнездо «Smart Line» 1000 DPS;
2. Тросово-цепная полная подвеска DPS;
3. Литой стальной прут с кольцом.

Технические характеристики качелей-гнездо KBT Smart Line 100 см:

• Качели-гнездо изготовлены из круглой стальной оцинкованной рамы диаметром 1000 мм;
• Рама закрыта губкой из NBR ПВХ, на которую навит специальный мягкий трехслойный 18 мм канат из полипропиленового шелка. Благодаря этому рама при эксплуатации не является опасной для детей при случайных ударах;
• Внутренняя часть качелей-гнезда заполнена плетеной паутиной из четырехпрядного армированного стальным кордом полипропиленового каната, натянутого способом, исключающим защемление пальцев;

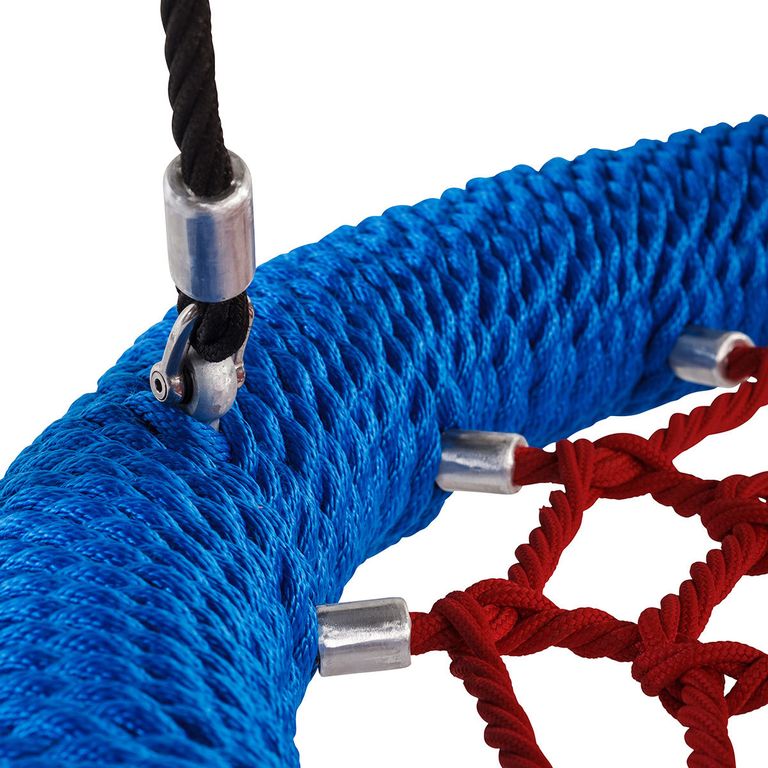

• Паутина крепится к раме с помощью ряда запрессованных на стальных оцинкованных прутах алюминиевых соединителей, каждый из прутов приварен к раме;
• Дополнительное натяжение паутины обеспечивает кольцо из нержавеющей стали в центре плетения, благодаря чему значительно ограничено провисание паутины в процессе эксплуатации;
• Рама качелей-гнезда подвешивается к балке с помощью 4 подвесов, состоящих из 16 мм шестипрядного армированного стальным кордом полиамидного каната, который обеспечивает большую устойчивость к раскручиванию прядей во время эксплуатации по сравнению со стандартным полипропиленовым канатом, и участка нержавеющей цепи в верхней части подвеса, позволяющего свободно регулировать высоту подвеса согласно требованиям стандартов безопасности;

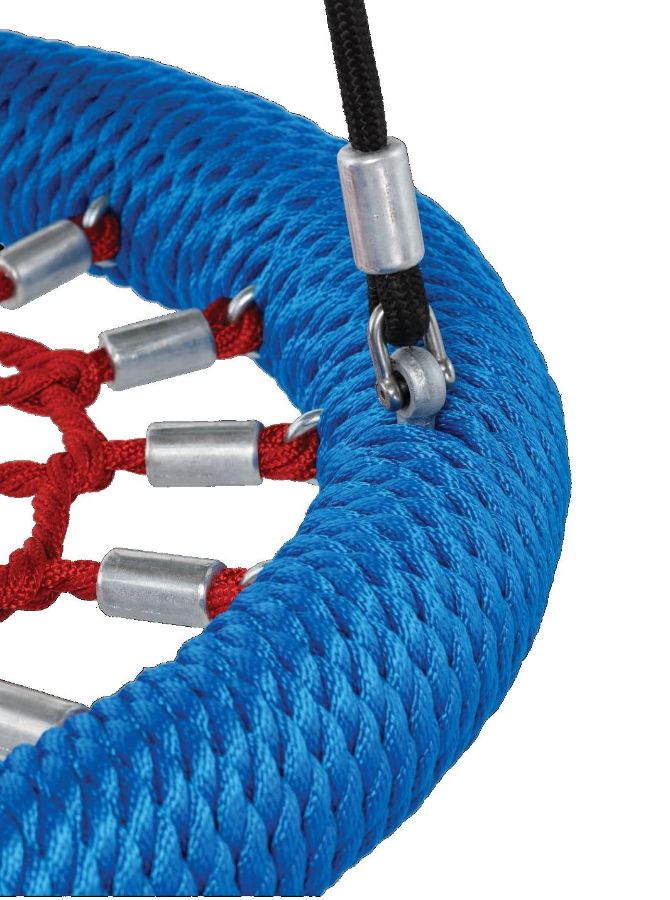

• Для крепления подвесов к раме предусмотрены 4 соединения, состоящие из оцинкованного литого стального прута с кольцом, проходящего сквозь всю раму и приваренного к ней в двух местах, что исключает возможность обрыва. Внутри кольца предусмотрена полиамидная прокладка, исключающая трение металла о металл и обеспечивающая тихий ход во время раскачивания, а также повышенную прочность соединения;

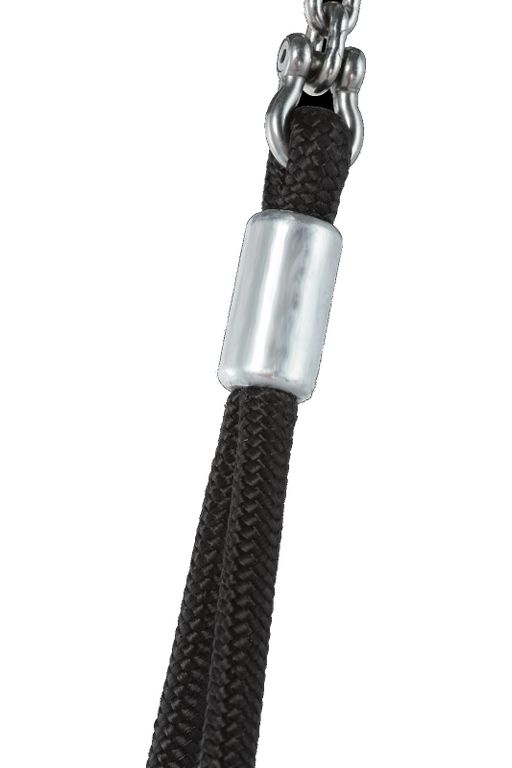

• Каждый подвес завершается в нижней части запрессованной алюминиевым соединителем петлей, крепящейся к кольцу при помощью такелажной скобы из нержавеющей стали.

Допустимая предусмотренная нагрузка на качели-гнездо KBT Smart Line составляет 600 кг, каждая единица готовой продукции проходит тестовую нагрузку 1200 кг (двукратную), и только после этого отдается на упаковку.

Подвешивание качелей-гнезда к раме обеспечивается двумя специализированными подвесами из нержавеющей стали со страхующим элементом (приобретаются отдельно). Каждый такой элемент выдерживает расчетную нагрузку 450 кг, что дает суммарную расчетную прочность 900 кг, и поставляется отдельно.

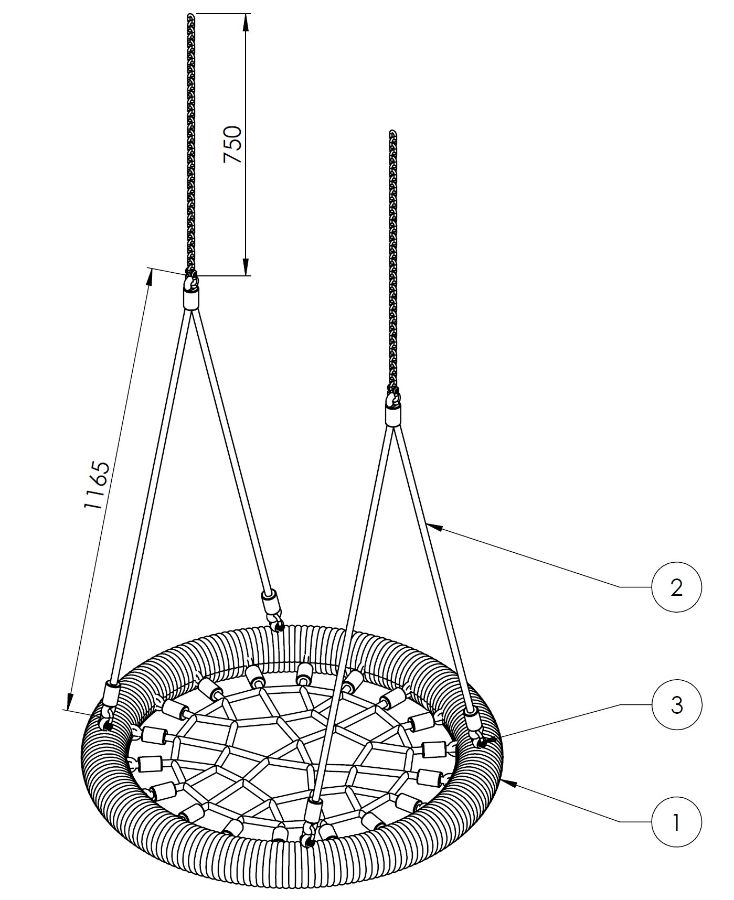

Длина канатов 1165 мм, длина цепи регулируется (цепь обрезается на нужную длину). Максимальная длина цепи составляет 75 см.

Подвесные качели-гнездо KBT Smart Line 100 см арт. 194.001.006.001 особенности:

•  стальное кольцо, обмотанное амортизирующим канатом
•  тросы и подвесные канаты из прочного троса (Ø 16 мм)
•  дужки из нержавеющей стали

Изготовитель: КВТ (Belgium).

Гарантия: 2 года.

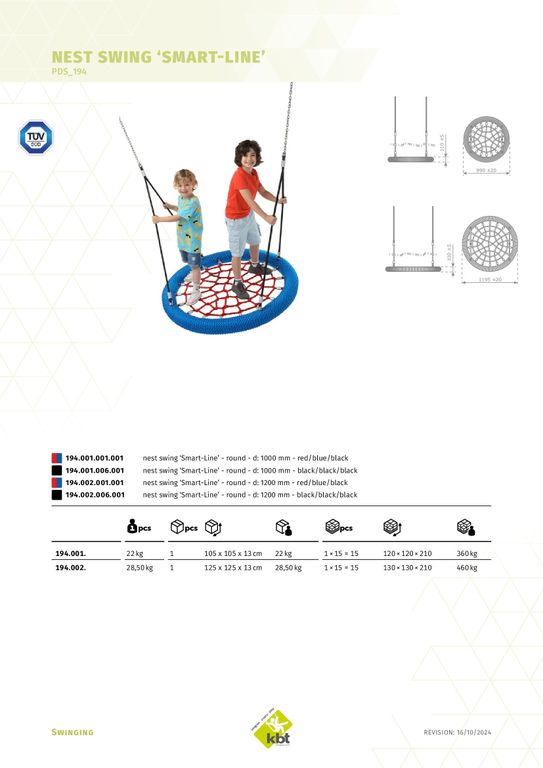

Спецификация подвесных качель-гнездо KBT Smart Line 100 см арт. 194.001.006.001:

• Группа продукта: Коммерческое использование > Качели
• Тип продукта: Коммерческое использование, Качели, Качели гнезда
• Размер: Ø 990x110 мм
• Подвешивается на высоту: максимально до 2,40 м

• Документ: Технический паспорт подвесных качелей-гнездо KBT Smart Line 100 см, арт. 194.001.006.001.pdf
• Артикул: 194.001.006.001

Подвесы для качелей-гнездо приобретаются отдельно:

• Шарнирный подвес для качелей гнездо KBT повышенной прочности, сквозной, нерж. сталь (длина болта 220 мм), со страхующим элементом, арт. 817.002.020.001
• Шарнирный подвес для качелей гнездо KBT повышенной прочности, на плоском основании, нерж. сталь, со страхующим элементом, арт. 817.002.040.001
• Шарнирный подвес для качелей гнездо KBT Shanti повышенной прочности, сквозной, бесшумный, нерж. сталь (длина болта 220 мм), со страхующим элементом, арт. 814.001.021.001
• Шарнирный подвес для качели гнездо KBT Shanti повышенной прочности, на плоском основании, нерж. сталь, со страхующим элементом, арт. 814.002.020.001

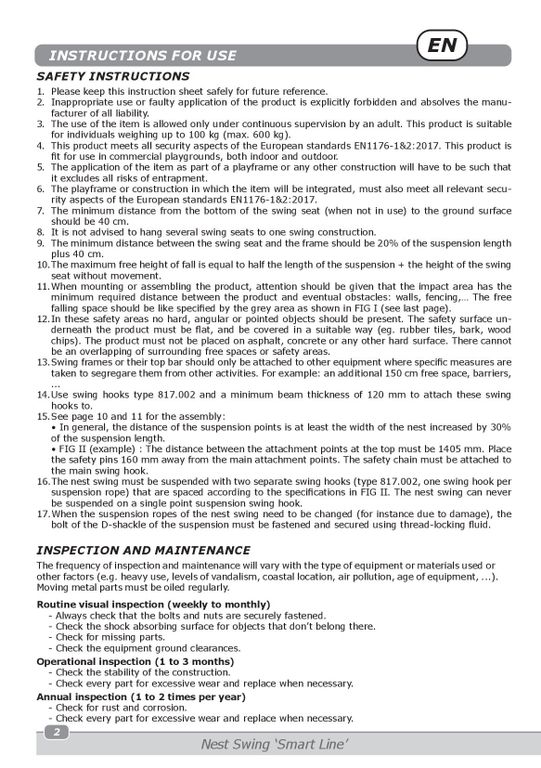

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

1. Пожалуйста, сохраните эту инструкцию в надежном месте для дальнейшего использования.

2. Ненадлежащее использование или неправильное применение продукта категорически запрещено и освобождает производителя от любой ответственности.

3. Использование изделия допускается только под постоянным наблюдением взрослого. Это изделие подходит для лиц весом до 100 кг (макс. 600 кг).
4. Это изделие соответствует всем аспектам безопасности европейских стандартов EN1176-1&2:2017. Это изделие пригодно для использования на коммерческих игровых площадках, как в помещении, так и на открытом воздухе.
5. Применение изделия в качестве части игровой площадки или любой другой конструкции должно быть таким, чтобы исключить все риски защемления.

6. Игровая площадка или конструкция, в которую будет встроено изделие, также должны соответствовать всем соответствующим аспектам безопасности европейских стандартов EN1176-1&2:2017.

7. Минимальное расстояние от нижней части сиденья качелей (когда они не используются) до поверхности земли должно составлять 40 см.
8. Не рекомендуется подвешивать несколько сидений качелей к одной конструкции качелей.

9. Минимальное расстояние между сиденьем качелей и рамой должно составлять 20% от длины подвеса плюс 40 см.
10. Максимальная свободная высота падения равна половине длины подвеса + высота сиденья качелей без движения.

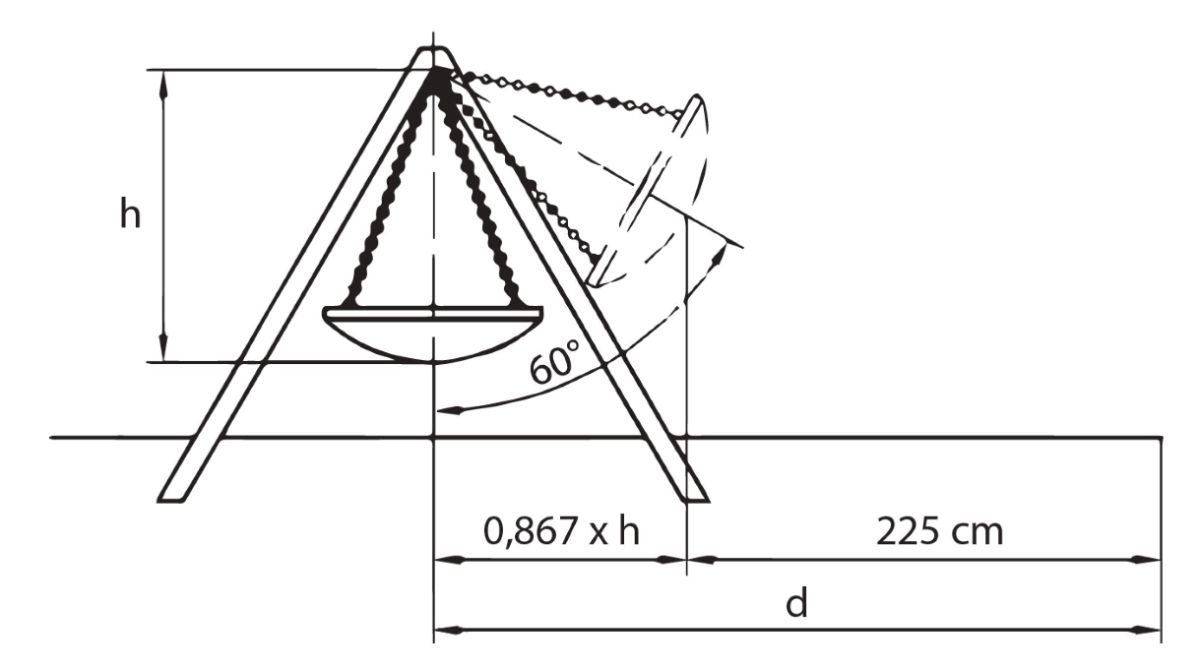

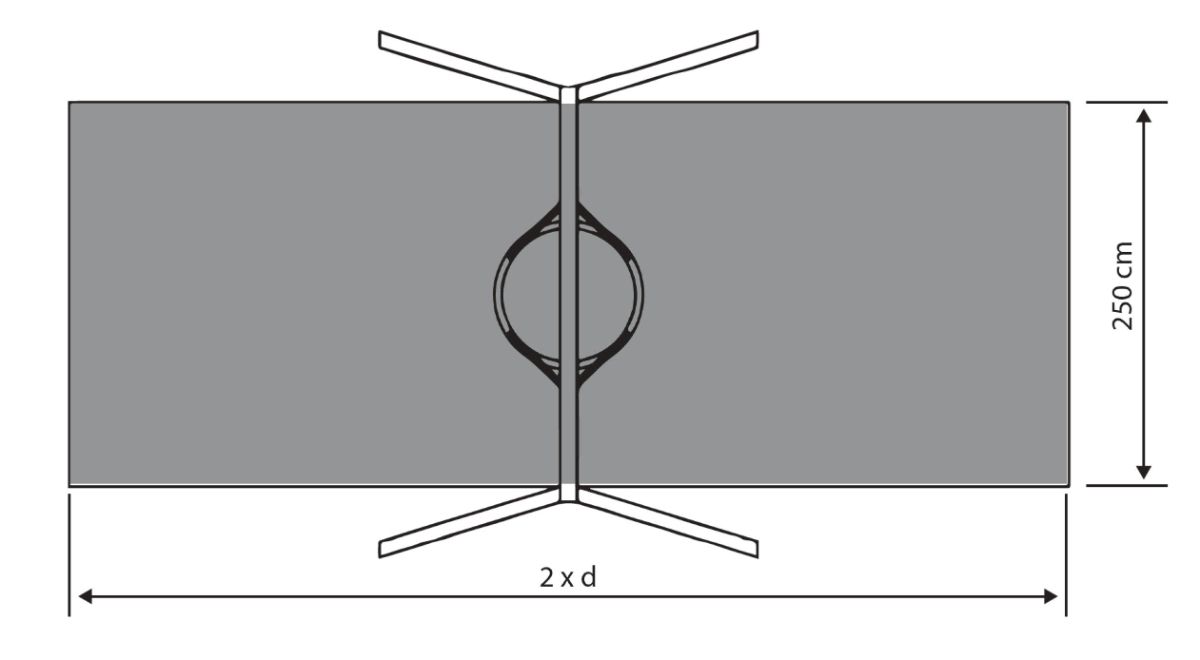

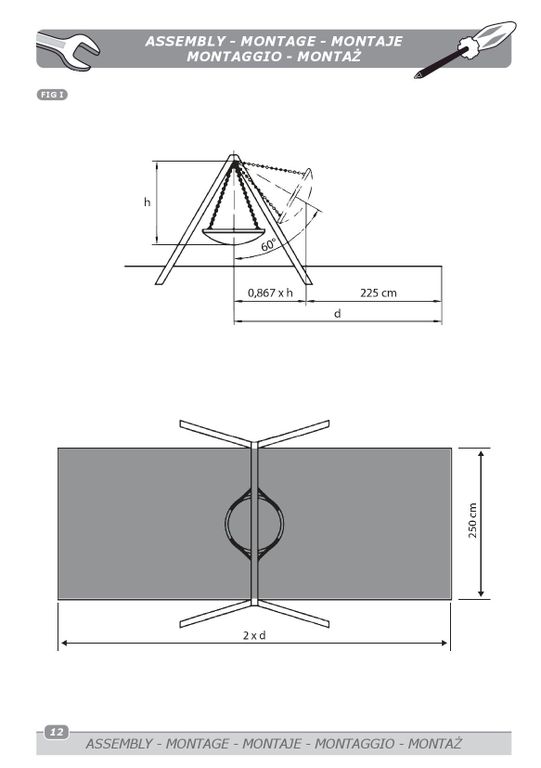

11. При монтаже или сборке изделия следует обратить внимание на то, чтобы область удара имела минимально необходимое расстояние между изделием и возможными препятствиями: стенами, ограждениями,... Пространство свободного падения должно быть таким, как указано серой зоной, как показано на рис. ниже

12. В этих зонах безопасности не должно быть твердых, угловатых или заостренных предметов. Безопасная поверхность под изделием должна быть ровной и покрыта соответствующим образом (например, резиновой плиткой, корой, древесной щепой). Изделие нельзя размещать на асфальте, бетоне или любой другой твердой поверхности. Не должно быть перекрытия окружающих свободных пространств или зон безопасности.
13. Рамы качелей или их верхняя перекладина должны крепиться к другому оборудованию только там, где приняты особые меры для их отделения от других видов деятельности. Например: дополнительное свободное пространство 150 см, ограждения...
14. Используйте подвесы для качелей типа 817.002 и минимальную толщину балки 120 мм для крепления этих крюков для качелей.

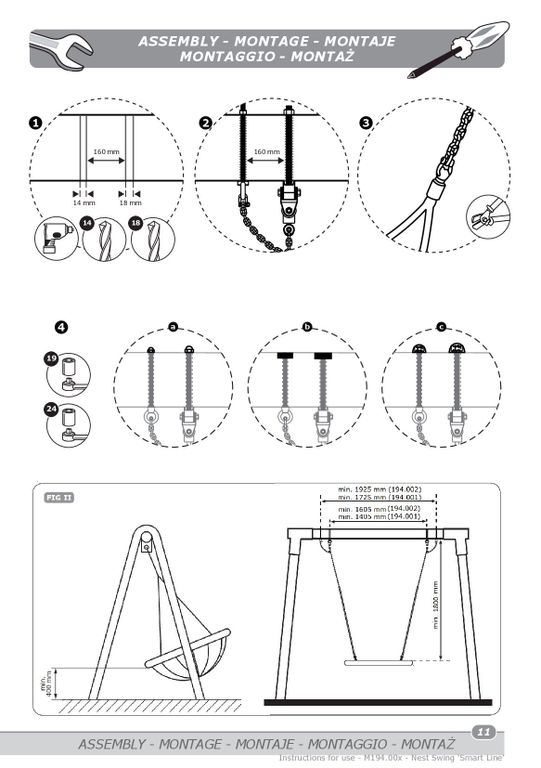

15. Качели-гнездо должны быть подвешены на двух отдельных подвесах для качелей (тип 817.002, один крюк для качелей на подвесной трос), которые разнесены в соответствии со спецификациями на рис. 2. Качели-гнездо нельзя подвешивать с одной точкой подвеса.

16. Если необходимо заменить подвесные тросы качелей-гнезда (например, из-за повреждения), болт D-образной скобы подвески должен быть хорошо затянут и закреплен с помощью резьбовой фиксаторной жидкости.

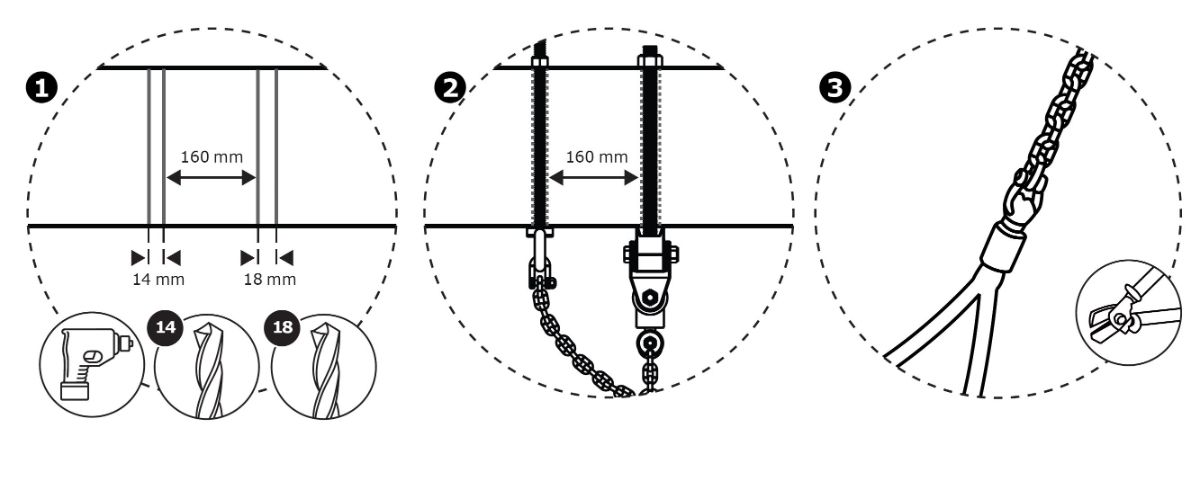

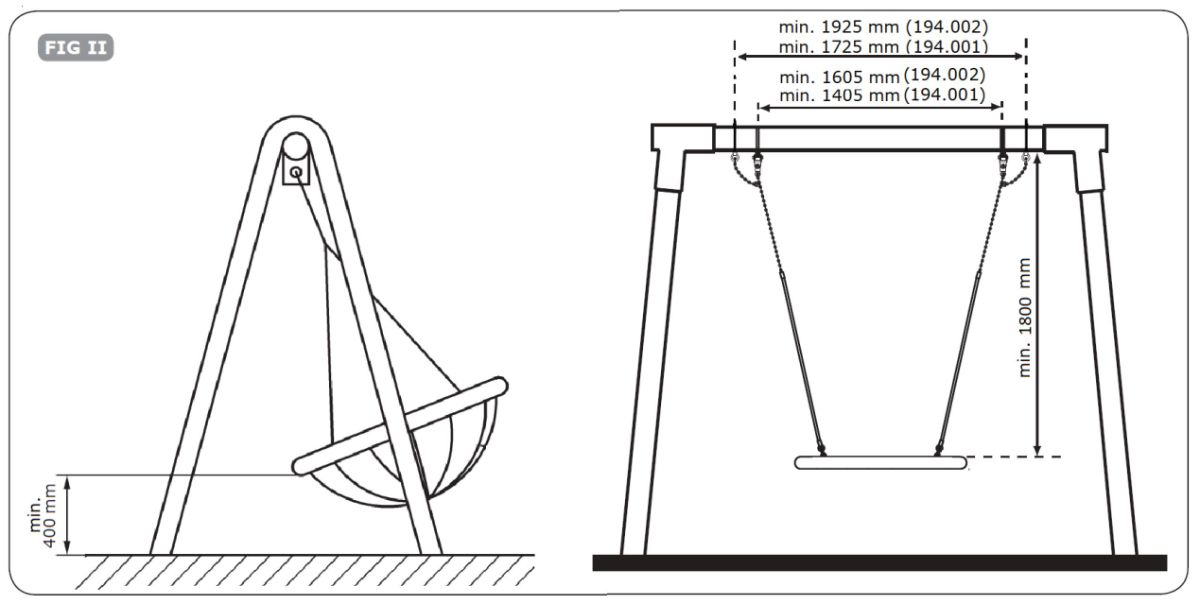

17. Как правило, расстояние между точками подвески составляет не менее ширины гнезда, увеличенной на 30% длины подвески. Как, к примеру, на рисунке ниже, расстояние между точками крепления вверху должно составлять 1405 мм. Разместите предохранительные штифты на расстоянии 160 мм от основных точек крепления (см. рис. 2). Предохранительная цепь должна быть прикреплена к основному крюку для качелей.


ПРОВЕРКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Частота осмотра и обслуживания зависит от типа оборудования или используемых материалов, а также от других факторов (например, интенсивное использование, уровень вандализма, расположение на побережье, загрязнение воздуха, возраст оборудования и т. д.).
Движущиеся металлические части необходимо регулярно смазывать.
Регулярный визуальный осмотр (еженедельно или ежемесячно)

• Всегда проверяйте, надежно ли закреплены болты и гайки.
• Проверьте амортизирующую поверхность на наличие посторонних предметов.
• Проверьте на наличие отсутствующих деталей.
• Проверьте зазоры оборудования от земли.

Эксплуатационный осмотр (от 1 до 3 месяцев)

• Проверьте устойчивость конструкции.
• Проверьте каждую деталь на предмет чрезмерного износа и замените при необходимости.

Ежегодный осмотр (от 1 до 2 раз в год)

• Проверьте на наличие ржавчины и коррозии.
• Проверьте каждую деталь на предмет чрезмерного износа и замените при необходимости.

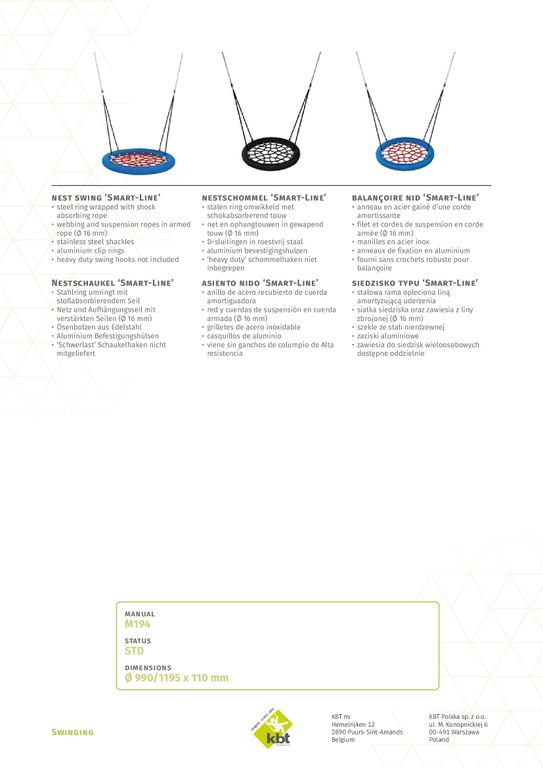

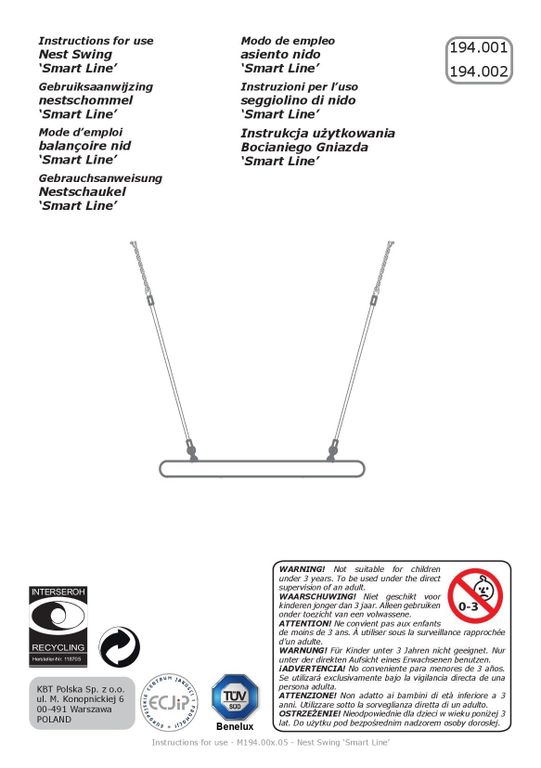

Инструкция подвесных качели-гнездо KBT Smart Line 100 см.pdf

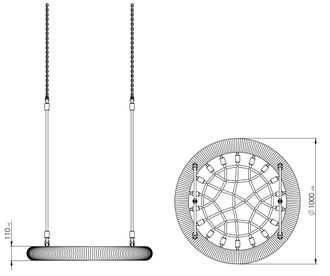

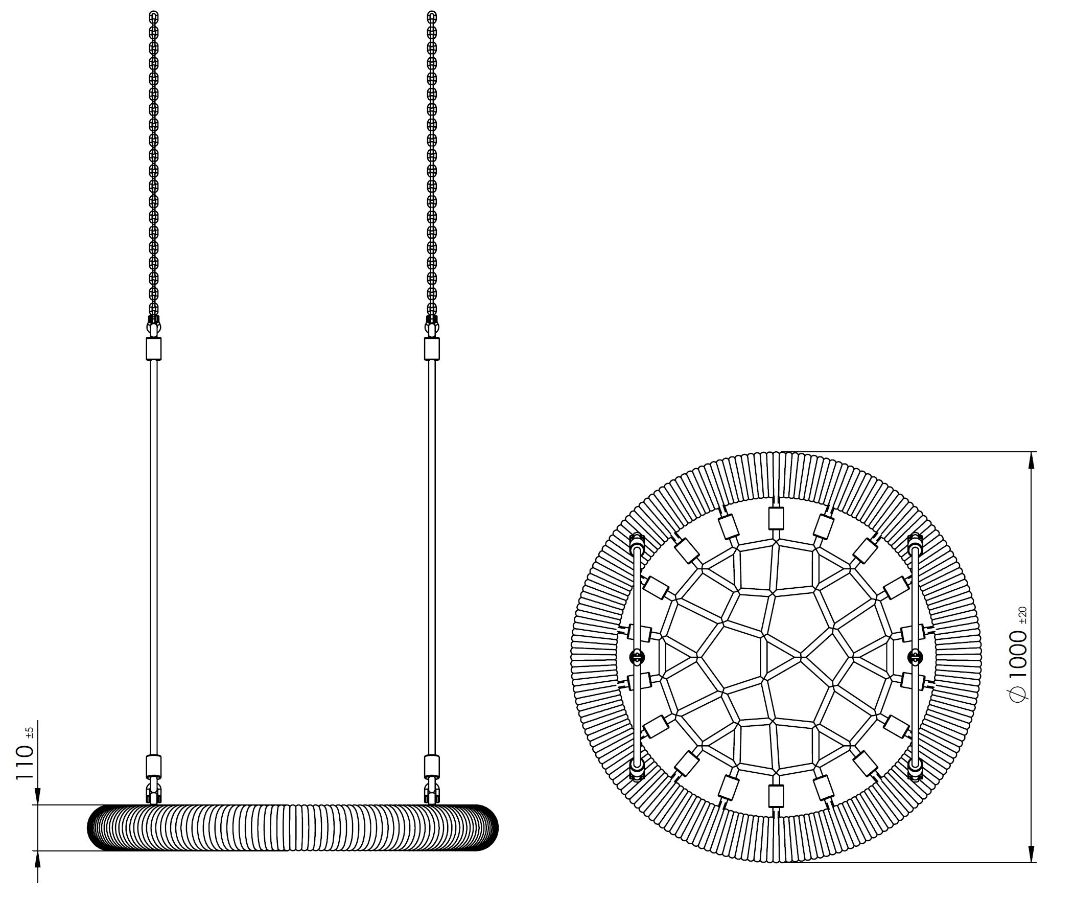

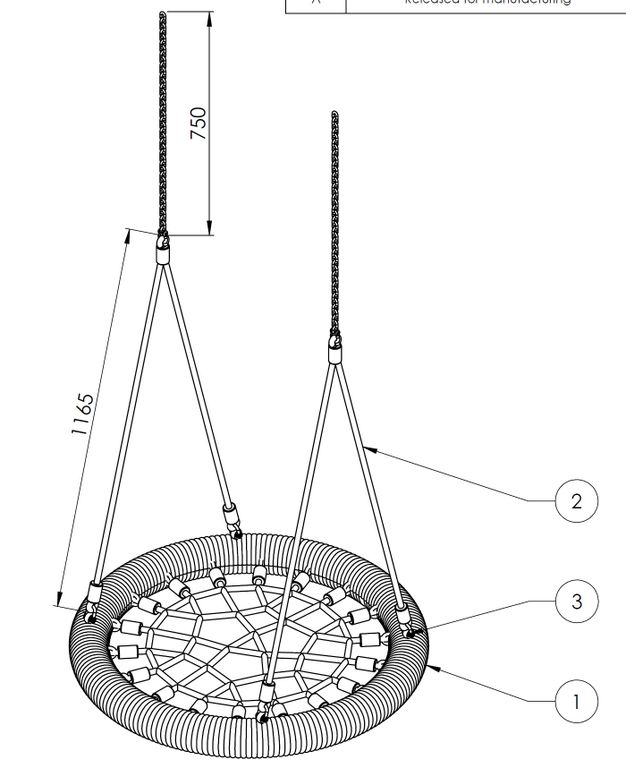

Схематический чертеж подвесных качелей-гнездо KBT Smart Line 100 см, арт. 194.001.006.001.pdf

Подвесные качели-гнездо KBT Smart Line 100 см 194.001.006.001 габариты упаковки: 1шт., 105х105х13 см, 22 кг.
